一、用途

干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其他电器设备的安全运行。电抗器与电容器相串联后，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

二、性能参数

1.可用于400V、660V系统。

2.电抗率的种类：1%、6%、7%、12%、13%、14%、

3.额定绝缘水平3kV/min。

4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。

5.电抗器噪声不大于45dB

6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。

7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。

8.三相电抗器的任意两相电抗值之差不大于±3%。

9.耐温等级HF级（180℃）以上。

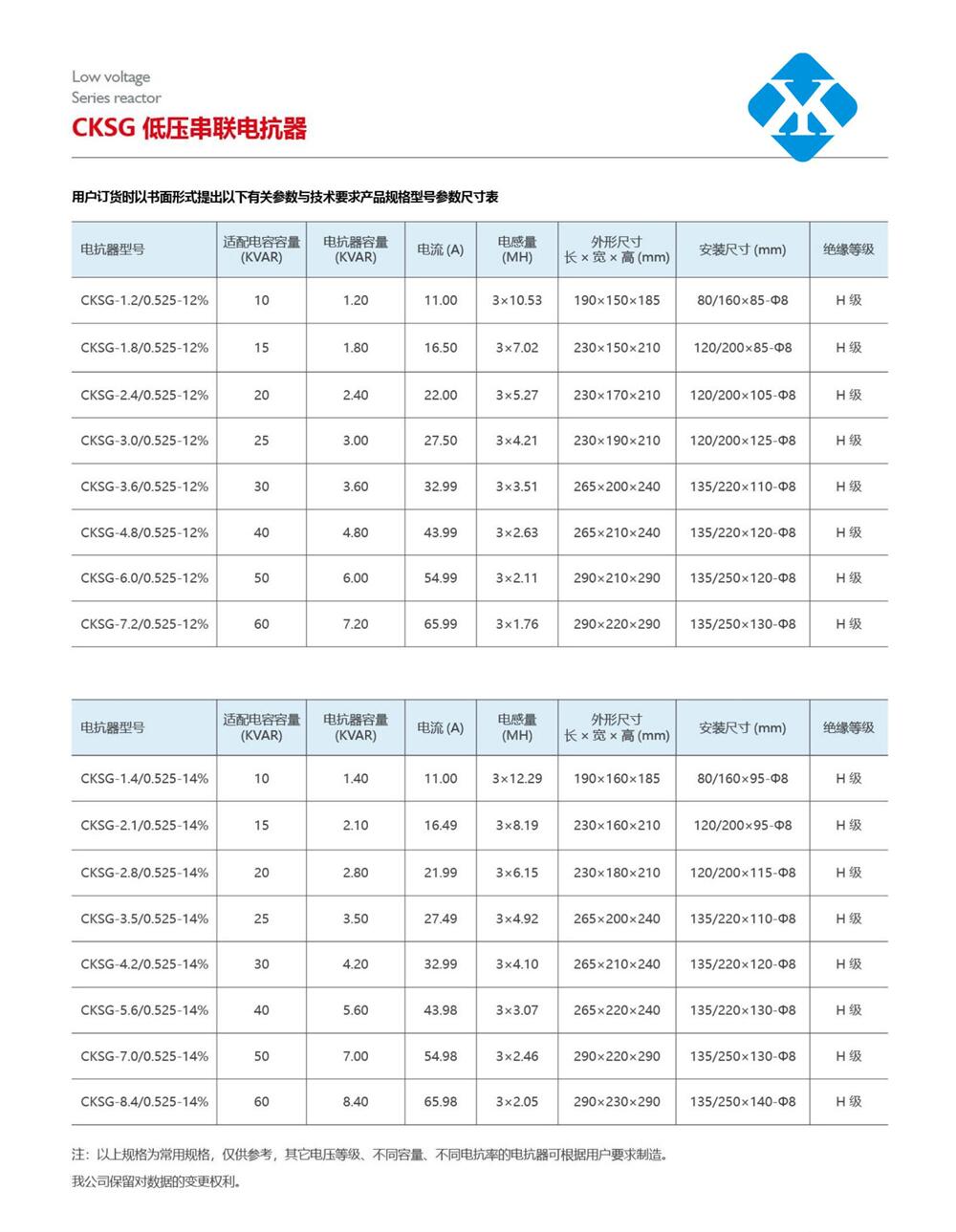

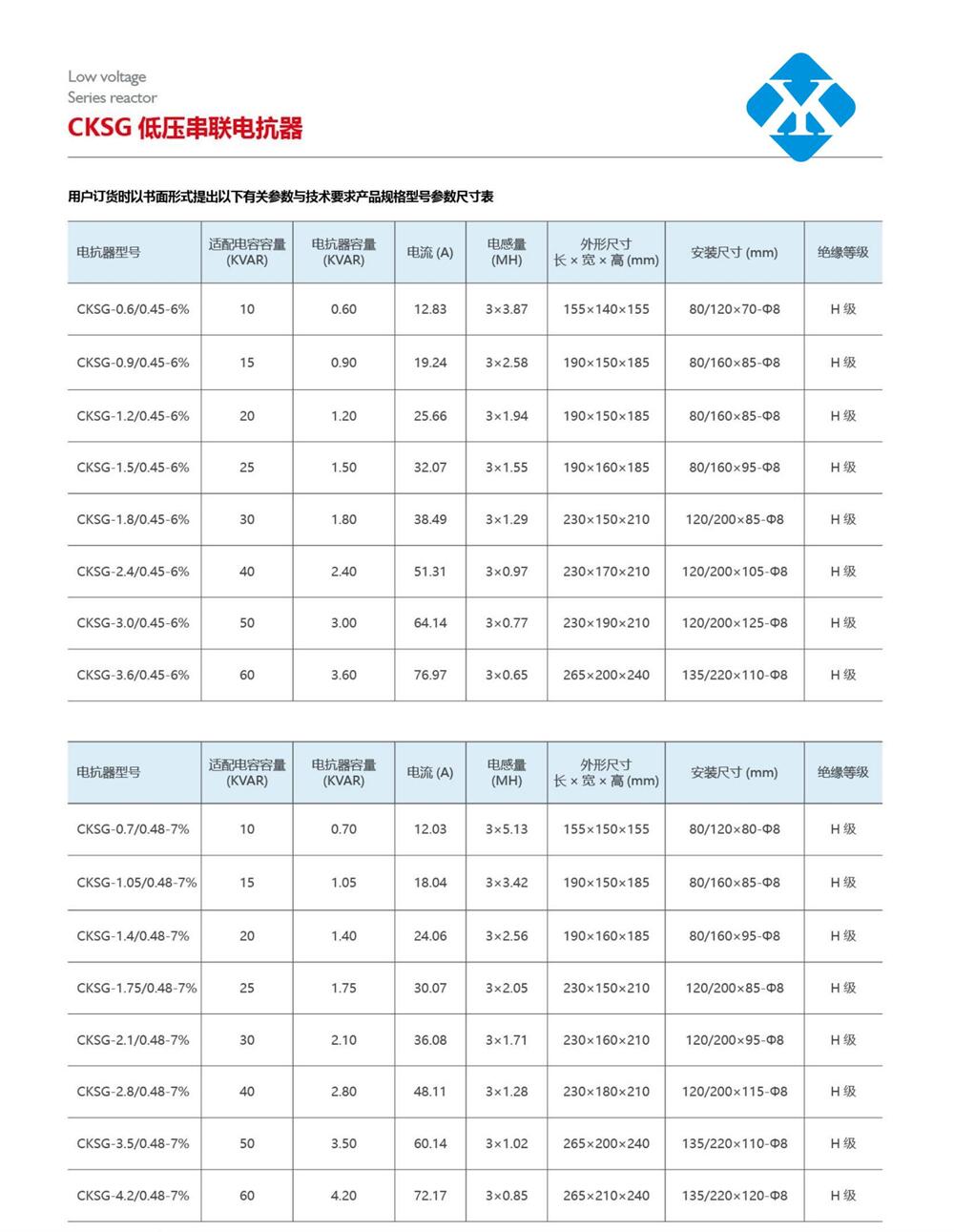

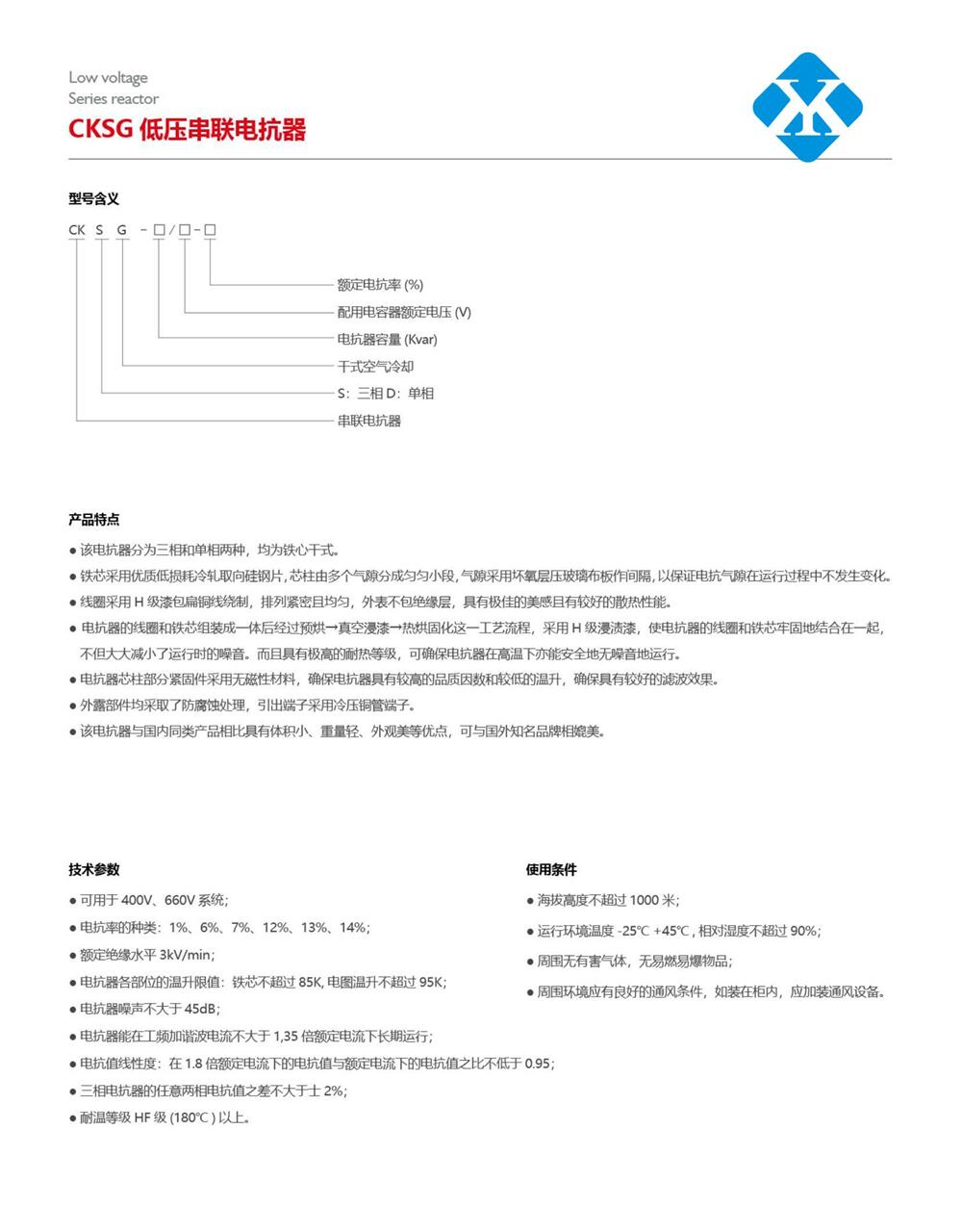

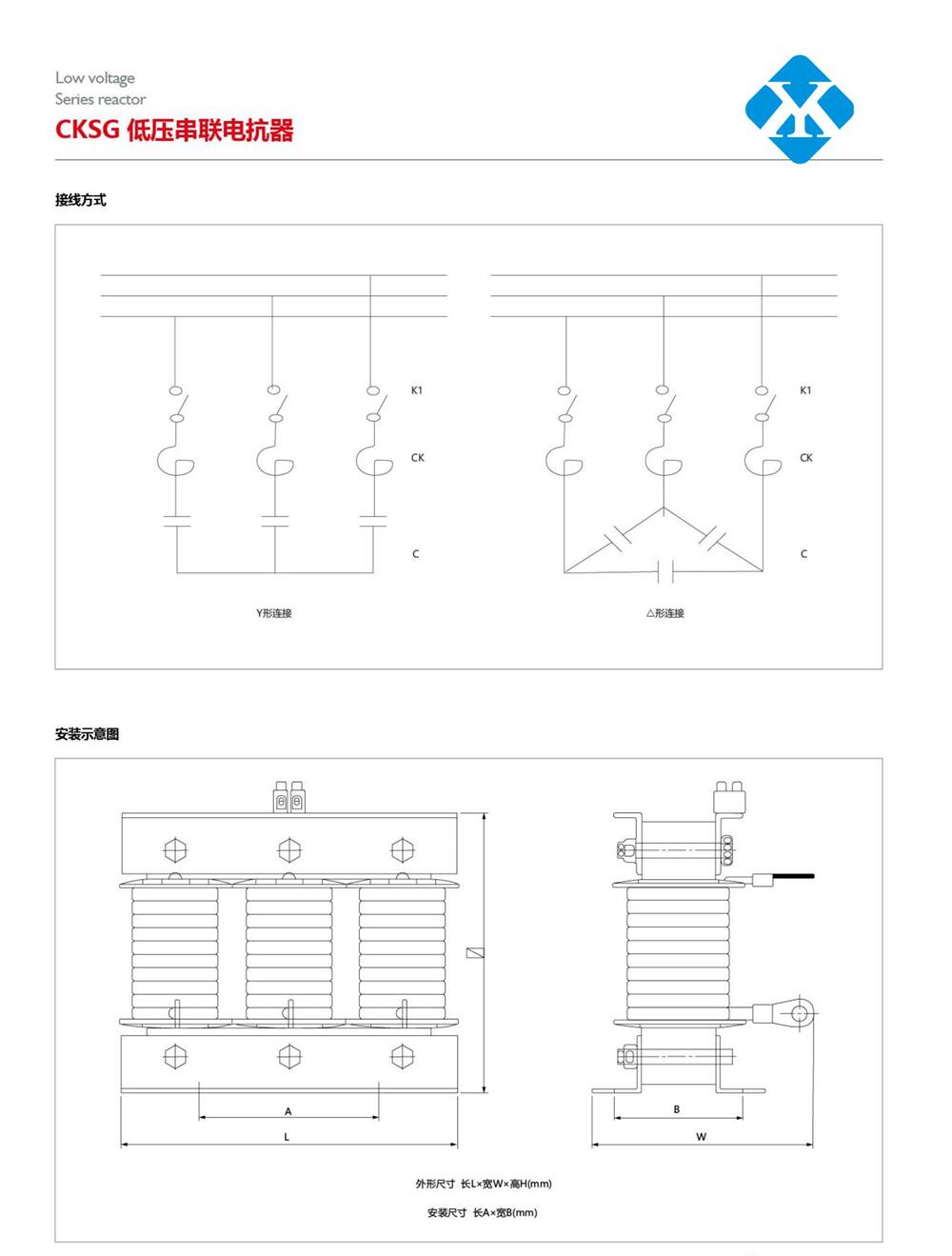

三、结构特点

1.该电抗器分为三相和单相两种，为铁心干式。

2.铁芯采用低损耗冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。

3.线圈采用F级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有美感且有较好的散热性能。

4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有耐热等级，可让电抗器在高温下亦能安全地无噪音地运行。

5.电抗器芯柱部分紧固件采用无磁性材料，电抗器具有较高的品质因数和较低的温升，具有较好的滤波效果。

6.外露部件采取了防腐蚀处理，引出端子采用冷压铜管端子。

7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点。

四、使用条件

1.海拔高度不超过1000米。

2.运行环境温度-25℃～+45℃，相对湿度不超过90%。

3.周围无有害气体，无易燃易爆物品。

4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
