产品参数/尺寸图/ environment

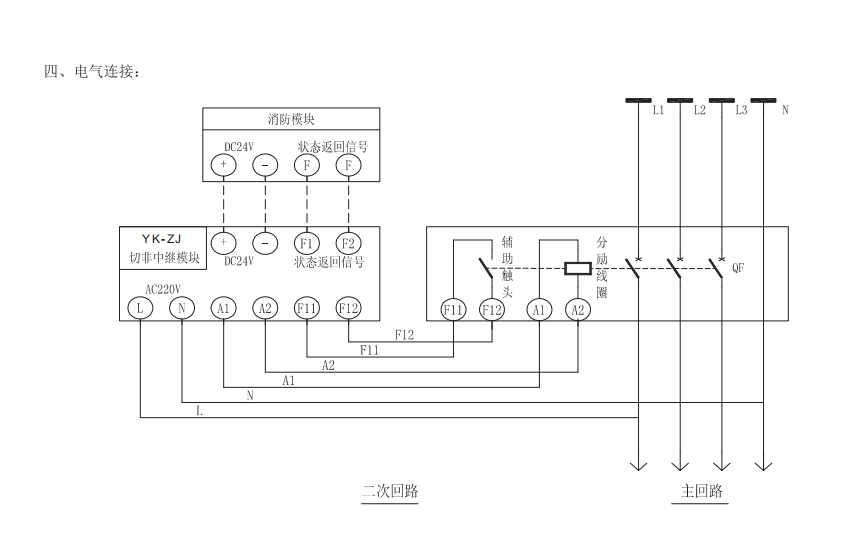

YK-ZJ 切非中继模块 接线方法：
1、 强 电侧： L N接 AC220V 电源， A1 A2接断路器分励线圈， F1 F2接断路器辅助触点；
2、 弱 电侧： + - 接消防 DC24V 控制信号， F1 F2接反馈信号。
(注 意： 电源从断路器负载侧取， 因为分励线圈不可长时间通电)。
主要技术参数：
◆ 工 作 电源： AC220V±10%
◆ 耗 电功率： < 3W
◆ 输出触 点容量： 10A/AC220V
◆ 工作环境温度： 0~40℃
◆ 工 作环境湿度： 最 大 93%, 不 结露◆ 外 壳材料： PC+ABS

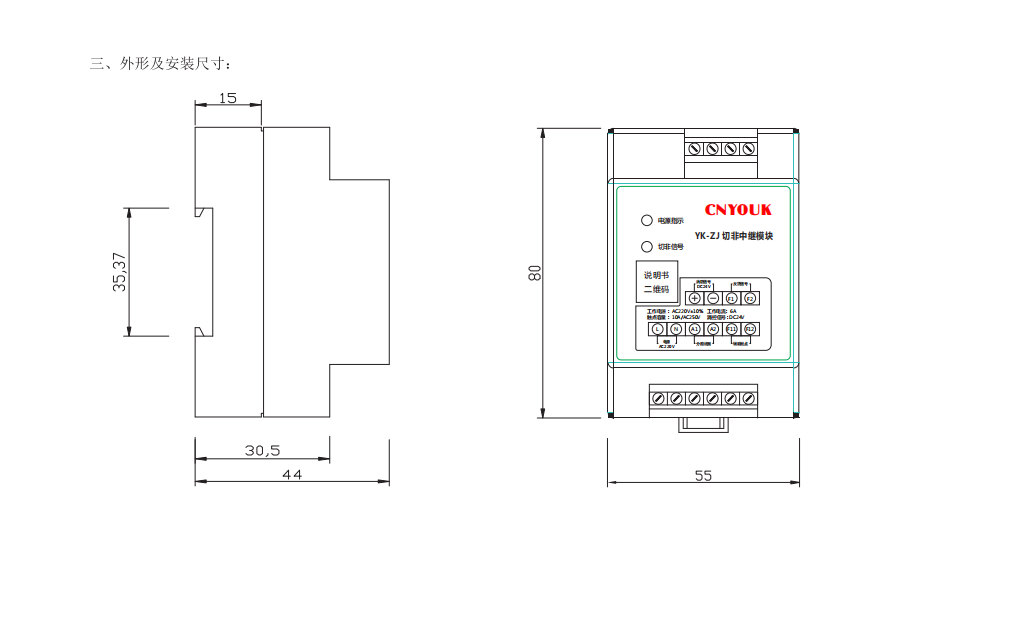

◆ 外 形尺寸： 55*80*44 mm
安装方式/ installation
YK-ZJ 切非中继模块
一、 产 品概述：
该产品主要用于电力成套设备 (低压开关柜、 配 电箱等) 以及其它需与消防切非控制模块进行转换接通的场合。 采 用该产品能够有效的节省安装空 间、 接线简单方便、 避 免因接线错误将电力成套设备的 AC220V/380V电源引入消防联动系统，造 成消防模块烧毁， 也 可避免因直接用 DC24V 电源控制63A 以上壳架的断路器，因功率小而发生拒跳闸的现象，使 切非动作无法完成；也避免因负载大而直接损坏消防模块，影 响系统运行。
二、 工作原理：
当发生火灾时消防控制中 心发出一个DC24V的报警信号作用于消防模块， 同时消防模块 (大 多安装在配电柜 (箱 ) 内) 按照预先设定的程序发出一个DC24V有源控制执行信号给YK-ZJ切非 中继模块，经 YK-ZJ切非 中继模块转换后接通所要切断的非消防负载回路的断路器 (AC220V/380V) 分励线圈，使 断路器跳闸达到脱扣状态； 再 将断路器的辅助触点引至YK-ZI切非中继模块，通过中继模块给消防控制中心提供一个切断回路的返馈信号 。
